Ürüne Genel Bakış ve 2025 Pazar İlgisi

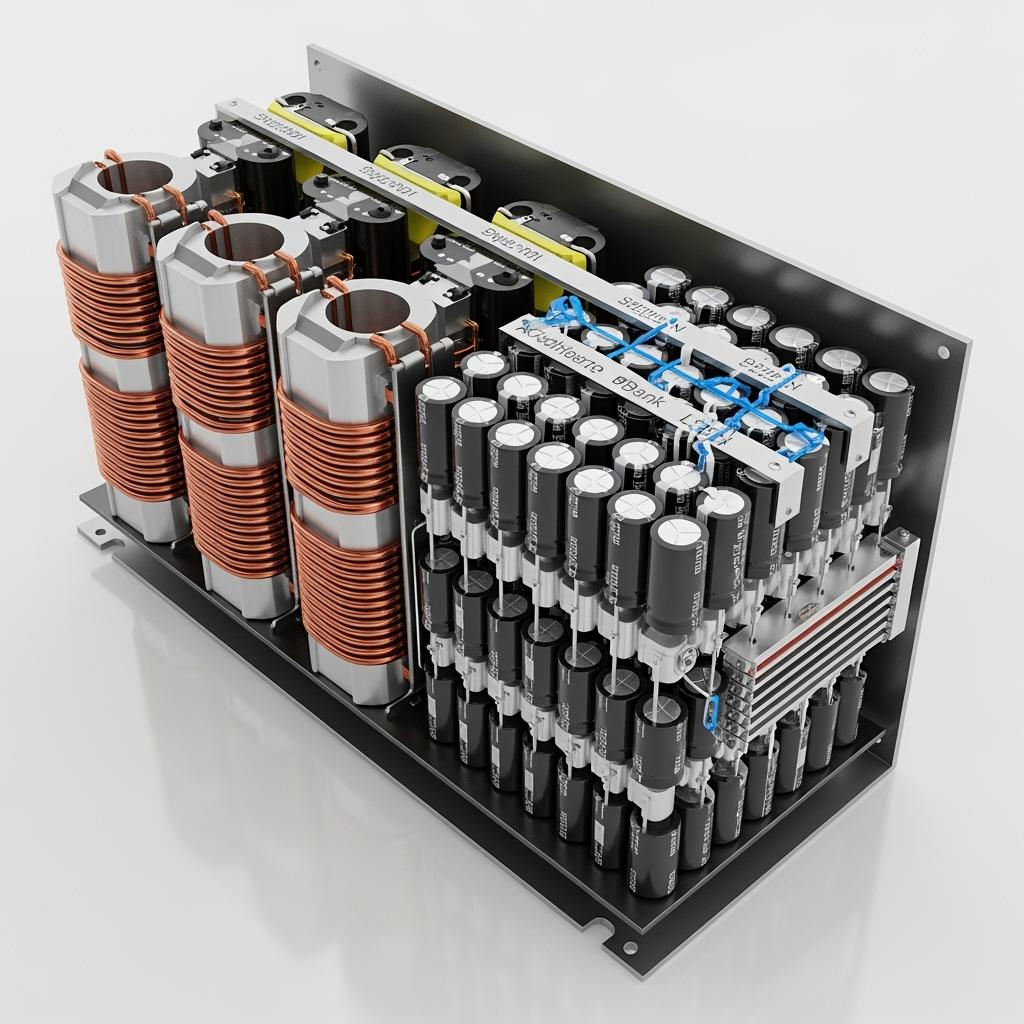

LCL filtre düzenekleri, pil enerji depolama sistemi (BESS) güç dönüştürme sistemleri (PCS) ile şebeke arasındaki kritik arayüz bileşenleridir. 50–200 kHz'de çalışan SiC tabanlı dönüştürücüler için LCL filtreler, düşük toplam harmonik bozulma (THD), gelişmiş elektromanyetik uyumluluk (EMC) ve şebeke kodu uyumluluğu sağlar; eski tasarımların tipik hacmi ve kayıpları olmadan. Pakistan'ın tekstil, çimento, çelik ve gelişmekte olan endüstriyel sektörlerinde -11–33 kV besleyicilerin sıklıkla gerilim düşüşleri, harmonik kirliliği ve zayıf kısa devre oranları sergilediği yerlerde- optimize edilmiş LCL filtreler, kamu hizmeti bağlantı testlerini geçmek ve çalışma süresini korumak için gereklidir.

SiC teknolojisi, anahtarlama kayıplarını azaltır ve daha yüksek frekanslarda çalışmaya izin verir; bu da, uygun şekilde tasarlanmış LCL filtrelerle eşleştirildiğinde, aşağıdakilerle sonuçlanır:

• Daha küçük indüktörler ve kapasitörler, kabin hacmini 'dan fazla azaltır
• Daha düşük THD (PCC'de tipik olarak ≤%3) ve azaltılmış akustik/EMI sorunları
• Daha yüksek verimlilik (≥ PCS sistemi verimliliğini destekler) ve gelişmiş güç yoğunluğu (1,8–2,2× artış)

Pakistan'ın endüstri parklarındaki 2025 dağıtımları için, aktif sönümleme koordinasyonlu SiC-optimize edilmiş LCL filtreler, devreye alma süresini en aza indirir, zayıf besleyicilerde kararlı çalışmayı sağlar ve sıcak, tozlu ortamlarda yaşam döngüsü maliyetlerini düşürür.

Teknik Özellikler ve Gelişmiş Özellikler

• Elektriksel performans
• Güç aralığı: 50 kW–2 MW (ölçeklenebilir modüler bölümler)
• Anahtarlama frekansı hizalaması: 50–200 kHz SiC çalışması, ayarlanmış rezonans fr tipik olarak fsw'nin 10–20 kat altında
• PCC'de THD: Aktif sönümlemeyle tipik olarak ≤%3; yaygın kamu hizmeti gereksinimleriyle uyumlu
• Reaktif güç davranışı: Düşük reaktif tüketim; PCS Q–V kontrolleriyle koordine edilir
• Manyetik tasarım
• Dönüştürücü tarafı indüktörleri: Düşük kayıplı ferrit veya nanokristal çekirdekler; cilt/yakınlık etkilerini en aza indirmek için litz veya folyo sargılar
• Şebeke tarafı indüktörleri: Doygunluk direnci için tanecik yönelimli çelik; tam yükte sıcaklık artışı ≤80 K
• Çekirdek doygunluk marjları: ≥1,5× nominal akım; dönüştürücü tarafında dv/dt azaltımı
• Kapasitör bankası
• Düşük ESR/ESL'ye sahip polipropilen film kapaklar; termal sensörler ve deşarj dirençleri entegre edilmiştir
• Kapasitans toleransı ±%5; görev profiline göre dalgalanma akımı derecesi (ortam 45–50°C)
• Sönümleme stratejileri
• Pasif sönümleme: Hedef fr ve şebeke empedans değişkenliği için tasarlanmış R-C veya R-L ağları
• Aktif sönümleme: PCS aracılığıyla kontrol algoritmaları, zayıf şebeke koşullarında rezonansı bastırmak için LCL parametreleriyle koordine edilir
• Mekanik ve çevresel
• Ayrı manyetik/kapasitör bölmelerine sahip kompakt muhafaza; isteğe bağlı olarak değiştirilebilir filtre elemanları
• Konformal kaplamalar, IP dereceli muhafazalar ve değiştirilebilir toz filtreleri; korozyona dayanıklı donanım
• Soğutma: Yüksek ortam tesislerinde filtrelenmiş girişlere veya sıvı destekli ısı yayıcılarına sahip cebri hava
• Algılama ve teşhis
• THD, rezonans tespiti ve tahmine dayalı bakım için yerleşik akım/gerilim sensörleri
• Parametrelendirme ve olay kaydı için PCS'ye dijital arayüz

Performans Karşılaştırması: Endüstriyel PCS'lerde SiC-Optimize Edilmiş LCL Filtreler ve Geleneksel Filtreler

Kriter	SiC-optimize edilmiş LCL filtre (50–200 kHz)	Geleneksel LCL/LC filtre (≤20 kHz)
Yer kaplaması ve ağırlık	Daha yüksek fsw ve düşük kayıplı malzemeler nedeniyle 'dan fazla daha küçük	Daha büyük manyetikler ve kapasitörler
PCC'de THD	Aktif sönümlemeyle tipik olarak ≤%3	Tipik olarak %4–6; daha fazla ayarlama gerekir
Verimlilik etkisi	Düşük kayıp; ≥ PCS verimliliğini destekler	Daha yüksek çekirdek/bakır kaybı; daha fazla ısı
Zayıf besleyicilerde devreye alma	Aktif sönümleme + ayarlanmış rezonans, kabulü hızlandırır	Rezonans/kararsızlık riski; uzun ayarlama
Termal yönetim	Daha küçük, daha iyi soğutulmuş bileşenler	Daha büyük ısı emiciler, hava akışı gereksinimleri

Uzman Teklifi ile Temel Avantajlar ve Kanıtlanmış Faydalar

• Kompakt, yüksek verimli filtreleme: SiC anahtarlama, daha küçük manyetikler ve kapasitörler, düşük ESR/ESL seçimleri ve optimize edilmiş çekirdek malzemeleri ile yüksek verimlilik ve kompakt yer kaplaması sağlar.
• Şebeke kararlılığı ve uyumluluğu: Ayarlanmış rezonans ve sönümleme stratejileri, düşük THD ve şebeke empedans değişkenliği boyunca kararlı çalışmayı sağlar, bu da daha hızlı kamu hizmeti onaylarını kolaylaştırır.
• Zorlu ortamlarda güvenilirlik: Termal boşluk ve toza hazır muhafazalar, Pakistan endüstri parklarında bulunan 45–50°C ortam koşullarında çalışma süresini iyileştirir.

Uzman bakış açısı:
“High-frequency wide bandgap converters paired with appropriately designed LCL filters can dramatically reduce passive component size while meeting stringent grid codes on weak networks.” — IEEE Transactions on Power Electronics, grid-connected converter filtering insights (https://ieeexplore.ieee.org)

Gerçek Dünya Uygulamaları ve Ölçülebilir Başarı Hikayeleri

• Pencap'ta 2 MW/4 MWh PCS: Optimize edilmiş LCL filtreli SiC tabanlı PCS'ye geçiş, kabin hacmini ~ azalttı, PCC'de ≤%2,8 THD elde etti ve gidiş-dönüş verimliliğini ~%0,7 iyileştirdi. Aktif sönümleme ön ayarları sayesinde devreye alma süresi azaldı.
• Sind'deki tekstil fabrikası sürücüleri: 80–100 kHz anahtarlama için ayarlanmış ön uç filtreleri, duyulabilir gürültüyü ve EMI olaylarını azalttı, bu da daha az rahatsız edici arızaya ve tepe sıcaklıklarında daha sorunsuz üretime yol açtı.
• Güney Pakistan'da şebeke tarafı depolama: Sıcaklık ve rezonans algılamalı LCL düzenekleri, tahmine dayalı bakımı ve reaktif güç gereksinimlerine uygunluğu sağladı, cezaları en aza indirdi.

Seçim ve Bakımla İlgili Hususlar

• Rezonans ve ayarlama
• fr'yi baskın harmoniklerden ve anahtarlama frekansının çok altında konumlandırmak için L, C değerlerini seçin; beklenen şebeke empedansı (SCR varyasyonları) altında sönümlemeyi doğrulayın
• Zayıf şebeke senaryoları için PCS denetleyicisinde aktif sönümlemeyi uygulayın
• Malzeme seçimleri
• Dönüştürücü tarafı indüktörleri için düşük kayıplı ferrit/nanokristal çekirdekler kullanın; şebeke tarafı sağlamlığı için tanecik yönelimli çelik kullanın
• Termal kararlılık için yüksek dalgalanma değerlerine ve düşük ESR'ye sahip film kapasitörleri seçin
• Termal ve mekanik tasarım
• Hizmet verilebilir toz filtreleri ile yeterli soğutma yolları sağlayın; yüksek ortam tesislerinde sıvı destekli ısı yayıcılarını düşünün
• Hizmet verilebilirlik için tasarım: Hızlı değiştirme için modüler indüktörler/kapasitör tepsileri
• Algılama ve koruma
• Termal sensörleri ve akım/gerilim musluklarını entegre edin; aşırı sıcaklık ve rezonans alarmları ekleyin
• Güvenlik için dalgalanma korumasını ve uygun boşlukları/sızıntıyı düşünün
• Doğrulama
• Aktif sönümlemeyi ve şebeke oluşturma/takip geçişlerini doğrulamak için donanım döngüsünde (HIL) test yapın
• Devreye alma sırasında parametreleri sahada ayarlayın ve parametre paketleri aracılığıyla kilitleyin

Sektör Başarı Faktörleri ve Müşteri Görüşleri

• Manyetik mühendisleri ve kontrol yazılımı ekipleri arasındaki çapraz işlevsel ortak tasarım, kararlı yüksek frekanslı çalışma ve düşük THD için çok önemlidir.
• Ölçülen termal empedans ve rezonans verilerini kullanan dijital ikizler, tahmine dayalı bakımı destekler ve arıza süresini en aza indirir.

Müşteri geri bildirimi:
“SiC-optimize edilmiş LCL filtreleri, kamu hizmeti THD sınırlarını ilk denemede aşmamıza yardımcı oldu. Ayrıca, bir yeniden tasarımımızda kritik öneme sahip olan kabin alanından da tasarruf ettik.” — Mühendislik Müdürü, Pakistan merkezli ESS entegratörü

Gelecekteki Yenilikler ve Pazar Eğilimleri

• 100+ kHz'de kayıpları daha da azaltmak için gelişmiş çekirdek malzemeleri ve 3D sargılı iletkenler
• LCL parametreleriyle ortak olarak optimize edilmiş ortak modlu bobinlere sahip entegre EMI filtreleri
• Gerçek zamanlı THD ve rezonans kontrolü için yerleşik sensörlere ve uç analitiğine sahip akıllı filtreler
• Pakistan'da yerelleştirme: Kurşun sürelerini kısaltmak ve satış sonrası desteği artırmak için montaj ve bakım merkezleri

Sık Sorulan Sorular ve Uzman Yanıtları

• Aktif sönümleme, pasif sönümlemeden nasıl farklıdır?
  Aktif sönümleme, değişen şebeke empedansları boyunca kararlılığı koruyarak sanal sönümleme uygulamak için akım/gerilim geri bildirimi yoluyla kontrol algoritmaları kullanırken, pasif sönümleme sabit R-C/R-L ağlarına dayanır.
• PCC'de hangi THD seviyesini bekleyebilirim?
  Uygun ayarlama ve aktif sönümleme ile, endüstriyel ortamlarda SiC tabanlı dönüştürücüler için tipik olarak ≤%3 THD; kesin performans besleyici koşullarına bağlıdır.
• SiC ile LCL filtreler gerekli mi?
  Evet. SiC, daha küçük filtreler sağlar, ancak şebeke kodları hala THD sınırları gerektirir ve LCL, zayıflama, boyut ve verimliliği dengelemek için tercih edilen topolojidir.
• Yüksek ortam sıcaklıkları filtre boyutlandırmasını nasıl etkiler?
  Yüksek ortam, termal boşluğu azaltır; düşük kayıplı çekirdekler, litz/folyo sargılar seçin ve 45–50°C'de güvenilirliği korumak için yeterli soğutma/filtrasyon sağlayın.
• Mevcut LC filtreler LCL'ye yükseltilebilir mi?
  Genellikle evet. Mekanik ayak izleri yeniden kullanılabilir; ancak, rezonans ayarı ve sönümleme, PCS kontrolleriyle koordinasyon ve yeniden doğrulama gerektirir.

Bu Çözüm Operasyonlarınız İçin Neden İşe Yarıyor?

Pakistan'ın zorlu endüstriyel ortamlarında, SiC anahtarlama için optimize edilmiş LCL filtre düzenekleri, düşük THD, kompakt yer kaplaması ve yüksek verimliliğin üçlüsünü sunar. Aktif sönümleme ve sağlam termal/mekanik tasarımla eşleştirildiğinde, şebeke kabulünü hızlandırır, EMI kaynaklı arıza süresini azaltır ve tekstil, çimento, çelik ve gelişmekte olan sektörler için YG'yi artırır. Sonuç, ≥ PCS verimliliği, daha küçük kabinler ve değişken MV besleyicilerde güvenilir performanstır.

Özel Çözümler için Uzmanlarla Bağlantı Kurun

Uçtan uca SiC'ye hazır filtreleme tasarlamak ve sunmak için Sicarb Tech ile çalışın:

• 10+ yıllık SiC üretimi ve güç dönüştürme uzmanlığı
• Manyetikler, paketleme ve kontroller genelinde inovasyon için Çin Bilimler Akademisi tarafından desteklenmektedir
• R-SiC, SSiC, RBSiC, SiSiC bileşenleri ve yüksek performanslı DBC/AMB yığınları genelinde özel geliştirme
• Pakistan'da filtre ve modül montajını yerelleştirmek için teknoloji transferi ve fabrika kurulum hizmetleri
• Malzemelerden ve cihazlardan LCL filtrelere, sürücülere, kontrollere ve uyumluluk belgelerine kadar anahtar teslim çözümler
• Verimliliği, THD'yi ve devreye alma hızını iyileştiren 19'dan fazla kuruluşla kanıtlanmış sicil

LCL boyutlandırma, aktif sönümleme entegrasyonu ve şebeke uyumluluğu planlaması için ücretsiz bir danışma talep edin:

• E-posta: [email protected]
• Telefon/WhatsApp: +86 133 6536 0038

Pakistan'ın endüstriyel merkezlerinde bağlantı riskini azaltmak, yer kaplamasını küçültmek ve dağıtımı hızlandırmak için 2025–2026 tasarım ve üretim yuvalarını güvence altına alın.
