Obtenha conformidade confiável com a IEEE 519 nas usinas industriais do Paquistão com SiC APF (2025)

Os setores têxtil, cimenteiro e siderúrgico do Paquistão enfrentam o aumento das penalidades e dos riscos de produção devido aos harmônicos gerados por VFDs, retificadores, soldadores e fornos a arco—especialmente em nós de rede fracos. Os módulos de Filtro de Potência Ativa (APF) de Carbeto de Silício (SiC) permitem a injeção de corrente de alta largura de banda a 50–100 kHz, fornecendo supressão harmônica rápida e precisa, operando com eficiência em ambientes com temperatura ambiente superior a 45°C e empoeirados. Em comparação com os APFs baseados em silício, os módulos SiC reduzem a perda de comutação, encolhem os filtros e mantêm os limites harmônicos sob cargas dinâmicas típicas nos clusters têxteis de Faisalabad, nas usinas de cimento de KP e nas linhas de aço de Karachi.

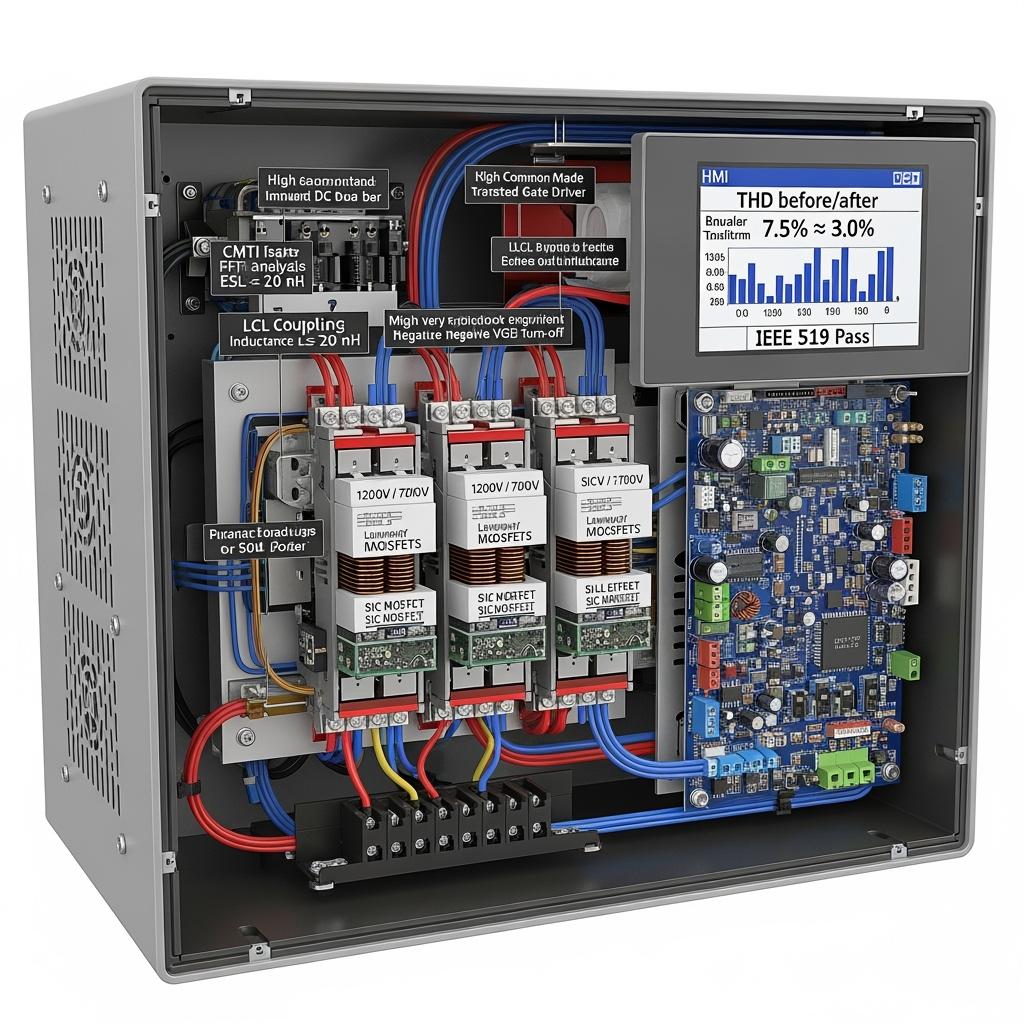

A plataforma modular SiC APF da Sicarb Tech integra estágios de potência MOSFET de SiC de 1200/1700 V, links CC de baixa indutância, drivers de porta de alta-CMTI e controle inteligente com análise harmônica em tempo real até a 50ª ordem. Projetados para integração em gabinete, montagem em parede ou rack, nossos APFs ajudam as instalações a atender aos limites IEEE 519 e IEC 61000-3-6 com menor área ocupada e OPEX, acelerando a conformidade com as práticas de interconexão NTDC/NEPRA e auditorias de utilidades.

Specificații tehnice și caracteristici avansate

• Potência e classificações
• Classes de tensão: 400–690 VAC; SiC de 1200 V para LV padrão, SiC de 1700 V para maior margem e transientes severos
• Classificações de potência do módulo: 50–400 kVAR por gabinete; escalável por meio de operação paralela
• Frequência de comutação: 50–100 kHz para compensação harmônica de alta largura de banda
• Estágio de potência SiC
• MOSFETs 4H‑SiC com baixo RDS(on), alto dv/dt (≥100–150 kV/µs) e características robustas de diodo de corpo
• Diodos Schottky SiC co-embalados onde a topologia beneficia a comutação rígida
• Controle e análise
• Decomposição FFT/harmônica em tempo real até a 50ª ordem com filtros de entalhe adaptáveis
• Largura de banda do loop de corrente rápida, permitindo resposta dinâmica <10 ms a degraus de carga
• Detecção automática de perfil harmônico (por exemplo, 5º, 7º, 11º, 13º) com direcionamento prioritário
• Integração e comunicações
• Interfaces: Modbus TCP, IEC 61850 MMS/GOOSE-ready via controlador do sistema, contatos secos para alarmes
• Opção de sincronização de tempo GPS/PTP para registro de sequência de eventos (SOE) de nível de auditoria
• Diagnóstico remoto e atualizações de firmware com acesso baseado em função
• Ambiental e segurança
• Ambiente operacional: −20°C a +55°C (redução acima); componentes classificados para graus industriais
• Revestimento conformal; opções de ventilação filtrada ou trocador de calor selado
• Design alinhado com a conformidade: IEC 62477-1 e práticas EMC para sites industriais

Por que os módulos SiC APF oferecem controle harmônico superior em comparação com o APF de silício convencional

Alavanca de desempenho para conformidade com a IEEE 519	Módulos APF baseados em SiC (esta solução)	APF de silício convencional	Efeito mensurável nas usinas do Paquistão
Largura de banda de comutação e controle	50–100 kHz com baixa perda	10–20 kHz tipic	Suprime harmônicos de ordem superior, transientes mais rápidos
Eficiência e espaço térmico	Eficiência do módulo >97%	92–95%	Menos calor, resfriamento menor, maior tempo de atividade
Tamanho e área ocupada do filtro	LCL menor devido ao fsw mais alto	Indutores/capacitores maiores	Redução do gabinete de 25–35%
Operação em locais quentes/empoeirados	Dispositivos SiC de alta TJ + revestimento	Mais redução	Desempenho estável em ambientes com temperatura superior a 45°C e poeira
Estabilidade da rede fraca	Robustez de alto dv/dt + loops rápidos	Resposta mais lenta	Mantém os limites de THD durante quedas/oscilações

Avantaje cheie și beneficii dovedite

• Supressão harmônica de alta largura de banda: Alvo precisamente harmônicos de 5º a 50º, mesmo sob perfis de carga variáveis, mantendo o PCC dentro da IEEE 519 com margem.
• Gabinetes compactos e eficientes: A menor perda do SiC em alta fsw permite indutores/filtros menores e carga de HVAC reduzida para salas MCC e subestações.
• Robusto em ambientes agressivos: A capacidade de alta temperatura e as montagens revestidas oferecem disponibilidade >99% durante as estações de poeira/umidade.
• Conformidade e auditorias mais rápidas: Análises integradas e relatórios com carimbo de data/hora agilizam a aceitação da utilidade.

Citação de especialista:
“Wide-bandgap power electronics enable higher switching frequencies and improved efficiency, which is essential for compact, high-performance harmonic mitigation.” — Interpreted from IEEE Power Electronics Society guidance and IEEE 519 application practices (https://www.ieee-pels.org/resources | https://standards.ieee.org/)

Aplicații din lumea reală și povești de succes măsurabile

• Cluster têxtil (Faisalabad, composto): Os APFs SiC reduziram o THD de corrente de ~7,2% para ~3,0% no PCC com variabilidade de carga >30% durante os turnos. A economia de energia e a evitação de penalidades resultaram em um período de retorno de 20 a 24 meses.
• Acionamentos de forno de usina de cimento (KP, composto): O APF manteve o THD <4% durante sequências frequentes de partida/parada; o volume do gabinete foi reduzido em 28%, liberando espaço em corredores MCC lotados.
• Aço Laminador perto de EAF (Karachi, composto): Picos harmônicos dinâmicos durante as trocas de derivação foram contidos; as viagens incômodas caíram em ~40% e as temperaturas dos rolamentos em motores sensíveis caíram devido às menores correntes de modo comum.
• Subestação híbrida PV-eólica (Sindh, composto): Com acoplamento de rede fraca, o APF SiC estabilizou o espectro harmônico durante as rampas de irradiância; combinado com SVG, a conformidade total do site atendeu à IEEE 519 com uma margem de 15%.

Considerații privind selecția și întreținerea

• Dimensionamento e topologia
• Determine a classificação kVAR a partir do THD de referência e da combinação de carga (VFDs, soldadores, fornos); permita espaço para crescimento e picos sazonais
• Selecione SiC de 1200 V para redes de 400–480 VAC; SiC de 1700 V para 690 VAC ou margens de transiente altas
• Detecção e posicionamento de corrente

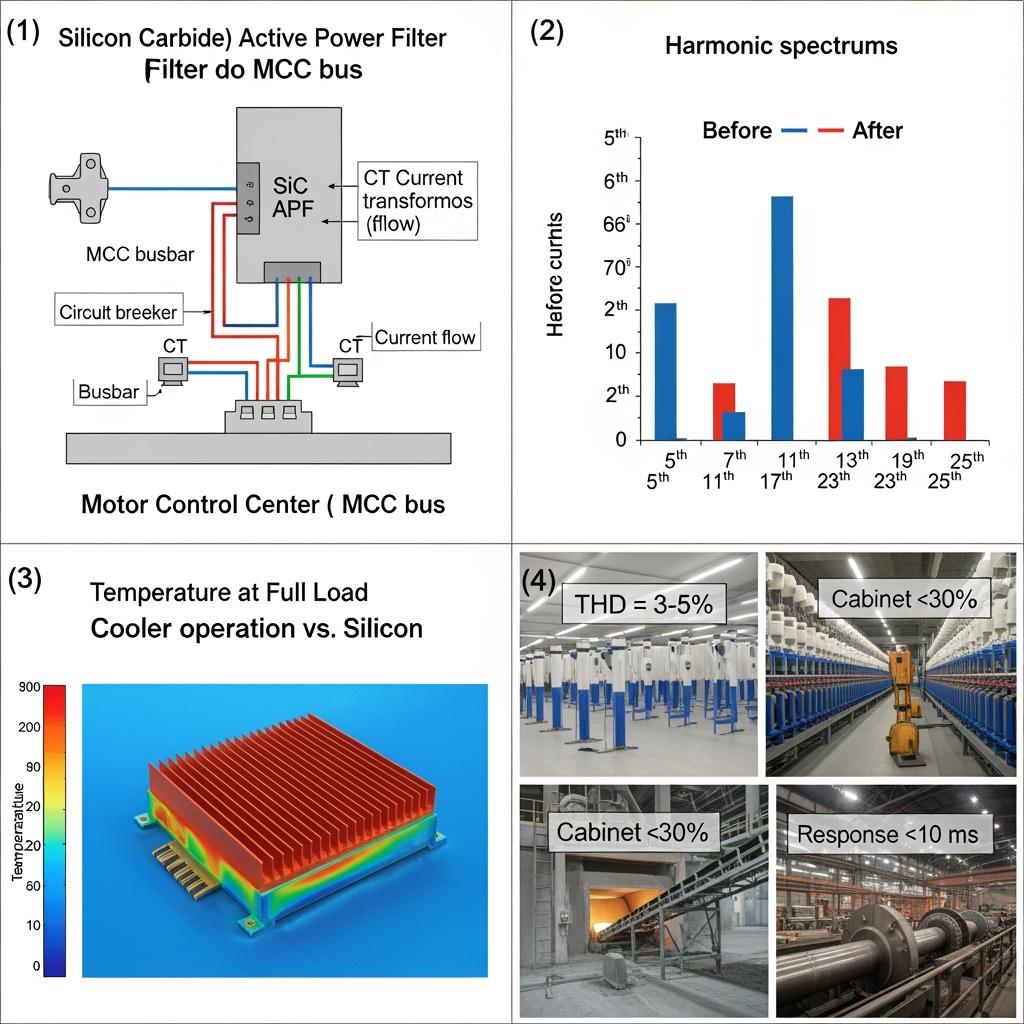

• Instale CTs perto de fontes harmônicas ou no PCC para mitigação global; verifique as classificações de saturação e a precisão da fase
• Coordine com filtros existentes ou bancos PFC para evitar interações
• Térmico e ambiente
• Valide o resfriamento para ambiente >45°C; especifique PCBs revestidos e opções IP54+ para zonas empoeiradas
• Planeje caminhos de fluxo de ar e intervalos de manutenção periódica do filtro
• Controles e comunicações
• Integre com o SCADA da planta via Modbus/IEC 61850; defina o acesso baseado em função para atualizações remotas
• Configure relatórios IEEE 519 automatizados com SOE sincronizado com o tempo para auditorias de utilidades
• Manutenção preventiva
• Verificações anuais: calibração CT, serviço de ventilador/filtro, verificação de torque
• Monitoramento de tendências: temperatura do dispositivo, ondulação do link CC e diagnósticos do controlador para manutenção preditiva

Factori de succes în industrie și mărturii ale clienților

• Levantamento harmônico inicial e dimensionamento baseado em modelo para garantir espaço em eventos de rede fraca
• Comissionamento com oscilografia no local e registro de espectro para ajustar os ganhos do loop de corrente e os filtros de entalhe
• Treinamento do operador em painéis e limites de alarme para manter a conformidade ao longo do tempo

Vocea clientului (compus):
“Os APFs SiC controlaram o THD mesmo durante as mudanças de turno. Passamos na auditoria da utilidade na primeira tentativa e vimos menos viagens de acionamento.” — Gerente de utilidades, Integrated Textile Campus, Punjab

Inovații viitoare și tendințe de piață (2025+)

• Módulos APF de maior densidade de potência com drivers co-embalados e monitoramento de condição
• Previsão harmônica assistida por IA e controle adaptável para cargas complexas e variáveis ​​no tempo
• Suítes PQ integradas combinando APF + SVG + ride-through em um gabinete unificado
• Montagem e teste locais por meio de transferência de tecnologia para reduzir os prazos de entrega nas ZEE do Paquistão

Întrebări frecvente și răspunsuri de specialitate

• Quais níveis de THD o SiC APF pode atingir?
  Normalmente, reduz o THD de corrente para 3–5% no PCC, atendendo aos limites da IEEE 519, dependendo da distorção de referência e da impedância da rede.
• Quão rápida é a resposta?
  A resposta do loop de corrente é normalmente <10 ms, mantendo a supressão durante as mudanças rápidas de carga.
• Os APFs funcionarão com filtros passivos ou bancos PFC existentes?
  Sim, com coordenação e ajuste adequados. Avaliamos os riscos de ressonância e definimos as prioridades de controle para evitar interações.
• Pa gynnal a chadw sydd ei angen?
  Limpeza/substituição periódica de filtros, verificações de ventiladores, calibração CT e atualizações
• ¿Poden les APF gestionar xarxes de 690 VAC?
  Sí, els mòduls basats en SiC de 1700 V proporcionen el marge necessari per a 690 VAC i esdeveniments transitoris comuns a la indústria pesada.

De ce această soluție funcționează pentru operațiunile dumneavoastră

Els mòduls APF de SiC combinen l'eficiència d'alta freqüència amb una fiabilitat robusta per eliminar els riscos harmònics en els entorns industrials del Pakistan. Mitjançant el lliurament d'una compensació ràpida i precisa amb filtres més petits i un funcionament més fresc, asseguren el compliment de l'IEEE 519, protegeixen els equips i redueixen els costos operatius, fins i tot en nodes de xarxa febles i en entorns durs.

Conectați-vă cu specialiști pentru soluții personalizate

Col·labori amb Sicarb Tech per dissenyar, dimensionar i desplegar APF que protegeixin la seva producció:

• Mais de 10 anos de experiência em fabricação de SiC
• Apoio e inovação da Academia Chinesa de Ciências
• Desenvolupament de productes personalitzats a través de mòduls de potència R‑SiC, SSiC, RBSiC, SiSiC i SiC
• Serveis de transferència de tecnologia i establiment de fàbriques per al muntatge/proves locals
• Lliurament clau en mà: materials, substrats, mòduls de potència, busos de CC, controladors de porta, plaques de control i sistemes habilitats per IEC 61850
• Historial provat amb més de 19 empreses: reducció de THD mesurable, auditories més ràpides, major temps de funcionament

Sol·liciti avui mateix una revisió gratuïta d'auditoria harmònica, un estudi de dimensionament d'APF i una anàlisi del ROI.
Email: [email protected] | Phone/WhatsApp: +86 133 6536 0038

Metadados do artigo

• Última atualização: 11/09/2025
• Próxima atualização programada: 15/12/2025
• Preparat per: Equip d'aplicacions de qualitat de potència de Sicarb Tech
• Referències: IEEE 519; IEC 61000-3-6; IEC 62477-1; Recursos IEEE PELS sobre mitigació harmònica basada en WBG; Pràctiques d'interconnexió NTDC/NEPRA
