Estabilidade de tensão em tempo real para os nós renováveis e industriais do Paquistão em 2025

À medida que a capacidade eólica e solar do Paquistão aumenta em Sindh, Baluchistão e Punjab, a volatilidade do ponto de acoplamento comum (PCC), a distorção harmónica e as oscilações de potência reativa estão a desafiar os critérios de interligação NTDC/NEPRA. Os sistemas de controlo de compensação reativa dinâmica ativados por carboneto de silício (SiC) trazem uma resposta inferior a 10 ms, regulação var precisa e monitorização integrada aos ativos SVG/STATCOM e APF. Com conectividade nativa IEC 61850, Modbus TCP e DNP3, estes controladores orquestram estágios de potência SiC multinível para estabilizar a tensão, suprimir harmónicos e melhorar o fluxo de potência ativa — enquanto operam de forma fiável em ambientes quentes e empoeirados típicos das subestações e parques industriais paquistaneses.

A Sicarb Tech, especialista em soluções SiC com sede em Weifang, apoiada pela Academia Chinesa de Ciências, fornece plataformas de controlo avançadas sintonizadas para eletrónica de potência SiC, incluindo algoritmos de controlo baseados em modelos, análises harmónicas em tempo real e integração SCADA cibersegura. Os nossos mais de 10 anos de engenharia SiC e mais de 19 implementações empresariais oferecem resultados mensuráveis: aprovações mais rápidas, redução de cortes e custos de O&M mais baixos para IPPs, EPCs e fábricas industriais em têxteis, cimento e aço.

Specificații tehnice și caracteristici avansate

• Núcleo de controlo em tempo real
• Arquitetura DSP + FPGA com tempos de ciclo determinísticos <50 µs
• Suporte de topologia multinível (NPC/ANPC/MMC) com coordenação de sinal de porta SiC MOSFET
• Desempenho dinâmico
• Resposta de passo de potência reativa: <10 ms
• Precisão de regulação: ±1% de controlo var; compensação adaptativa de queda e avanço para redes fracas
• Análise de rede
• Análise harmónica online até à 50ª ordem; entalhe dinâmico/filtragem adaptativa
• Deteção e amortecimento de oscilações para modos sub-síncronos e de baixa frequência
• Comunicacions i integració
• IEC 61850 (MMS/GOOSE), Modbus TCP, DNP3; acesso remoto seguro (pronto para VPN) e gestão de utilizadores baseada em funções
• Sincronização de tempo GPS/PTP para captura de eventos e relatórios de conformidade
• Cibersegurança e fiabilidade
• Segmentação de rede, lista de permissões, atualizações de firmware assinadas
• Fontes de alimentação de controlo redundantes, opção de controlador em espera a quente
• Ambiental e mecânico
• Temperatura de funcionamento: -20°C a +60°C (caixa do controlador); revestimento de conformação para poeira/humidade
• EMC: Projetado para atender aos padrões de imunidade industrial; E/S blindadas e isolamento de fibra para unidades de potência
• Відповідність
• Qualidade de energia: Relatório IEEE 519, IEC 61000-3-6; limites e alarmes programáveis
• Segurança do conversor: IEC 62477-1; interligação de rede alinhada com as disposições NTDC/NEPRA

Comparação descritiva: Controlo dinâmico baseado em SiC vs. controladores convencionais

Foco na capacidade	Controlo dinâmico otimizado para SiC (esta solução)	Controlador convencional de l'era del silici	Impacto para os nós da rede do Paquistão
Velocidade de resposta reativa	<10 ms com controlo preditivo	Controlo centrado em PI de 25–40 ms	Reduz a cintilação durante as rampas eólicas e eventos de nuvens
Análise harmónica	Em tempo real até à 50ª ordem	Largura de banda limitada, pesada offline	Sintonização mais rápida; melhor adesão IEEE 519
Estabilidade da rede fraca	Amortecimento adaptativo e avanço	Ganhos estáticos, propensos à oscilação	Melhoria da estabilidade da tensão em PCC
Integração (IEC 61850)	Mapeamento SCL nativo, eventos GOOSE	Gateways, suporte parcial	Aprovação de utilidade e integração SCADA mais fáceis
Tempo de atividade e capacidade de manutenção	Fontes redundantes, em espera a quente	Ponto único de falha	Maior disponibilidade e manutenção mais fácil

Avantaje cheie și beneficii dovedite

• Operações prontas para conformidade: Var preciso e resposta rápida melhoram o sucesso da interligação com a NTDC; auditorias de utilidade mais suaves
• Perdas mais baixas, maior rendimento: A eficiência de comutação impulsionada por SiC reduz a energia auxiliar e o stress térmico nos submódulos STATCOM/APF

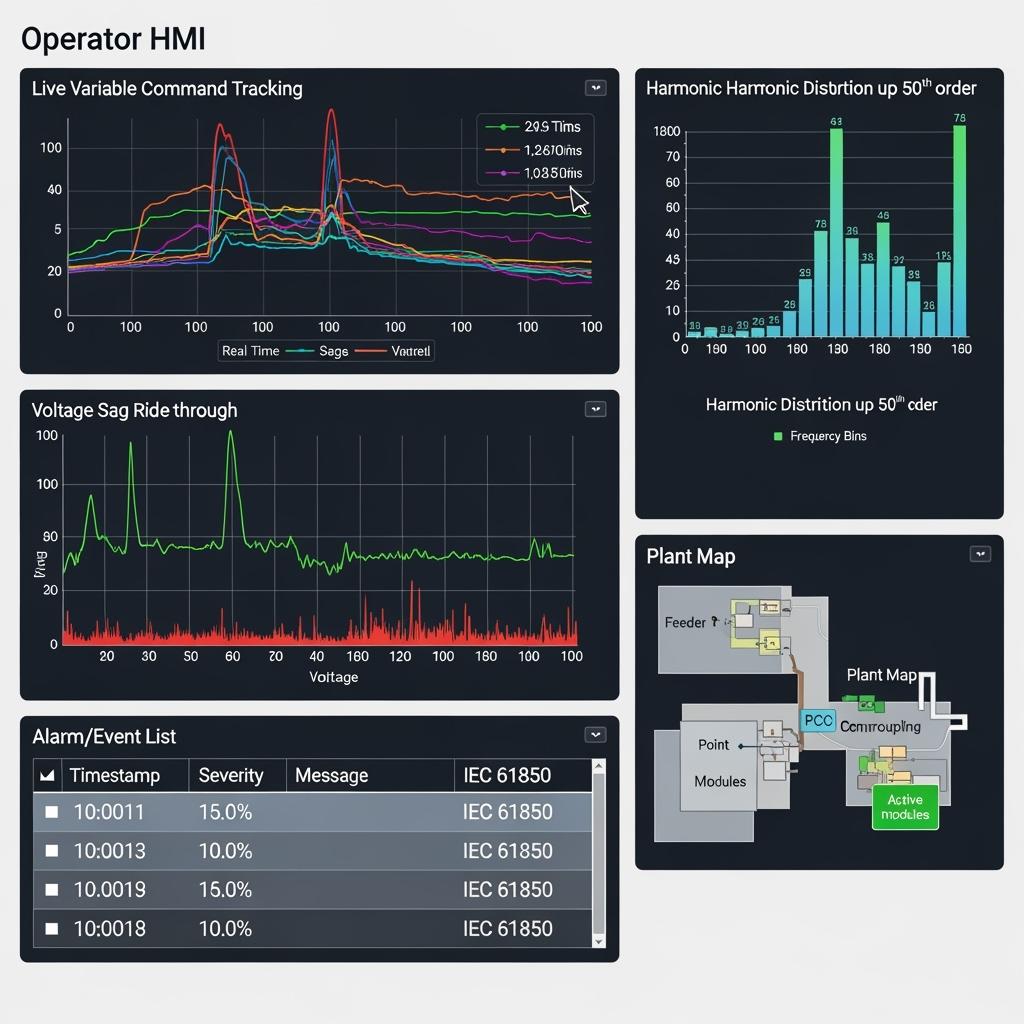

• Visibilidade em tempo real: Painéis harmónicos e de oscilação ao vivo para sintonização proativa; menos disparos de incômodo
• Robustez para o clima: Design térmico robusto e revestimentos para calor do deserto, humidade costeira e poeira de cimento

Perspectiva do especialista:
“O SiC de banda larga emparelhado com controlo de alta largura de banda é uma pedra angular para estabilizar redes fracas com alta penetração renovável.” — Sintetizado a partir de discussões do painel da IEEE Power & Energy Society e informações de integração de sistemas da IEA (consulte as discussões do painel da IEEE PES e os relatórios de integração de sistemas de energia da IEA)

Applikazzjonijiet tad-Dinja Reali u Suċċess li Jista' Jitkejjel

• Controlo PCC do corredor eólico de Sindh (composto): A atualização do controlador reduziu a gama de flutuação de tensão de ±4% para ±2% em eventos de rampa rápida; os dias de corte foram reduzidos em ~20% durante semanas de alta variabilidade.
• Agrupamento PV do centro de Punjab: A análise harmónica em tempo real e a filtragem adaptativa reduziram a THD em PCC de ~6,5% para 3,2%, alinhando-se com os objetivos IEEE 519; os testes de aceitação de utilidade foram concluídos em um ciclo.
• Parque industrial (Carachi): O controlo APF/SVG integrado sobre alimentadores mistos reduziu as reclamações de cintilação em ~40% e diminuiu as operações de comutação do banco de capacitores em 60%, reduzindo a manutenção.

Considerații privind selecția și întreținerea

• Dimensionamento e arquitetura: Combine a contagem de canais do controlador e os links de fibra com o número de módulos SVG/APF; permita espaço para expansão Mvar futura
• Sincronização de tempo: Implemente GPS/PTP para alinhamento de eventos com medições de utilidade; essencial para a documentação de conformidade
• EMC e ligação à terra: Siga os melhores esquemas de blindagem de gabinete, roteamento de sinal e ligação à terra de ponto único para manter a integridade da medição
• Ciclo de vida do firmware: Planeje revisões trimestrais para atualizações de parâmetros de controlo e implantação de firmware assinado
• Vedação ambiental: Use caixas com classificação IP e ventilação filtrada ou designs sem ventoinhas onde a carga de poeira for alta

Factori de succes în industrie și mărturii ale clienților

• Envolvimento inicial com EPCs e utilidades para definir parâmetros de código de rede e planos de teste de aceitação
• Formação para equipas locais de O&M em painéis HMI, tratamento de alarmes e sintonização de parâmetros
• Pacote de documentação alinhado com as listas de verificação de interligação de utilidade (arquivos SCL, relatórios PQ, registos FAT/SAT)

Vocea clientului (compus):
“Os painéis harmónicos em tempo real ajudaram-nos a sintonizar os filtros em poucos dias, e as nossas auditorias PCC passaram sem retrabalho.” — Supervisor de O&M, Central PV, Punjab

Inovații viitoare și tendințe de piață (2025+)

• Assistência de formação de rede: Controlo var avançado misturando com comportamento de formação de rede limitado para nós ultra-fracos
• Sintonização aprimorada por IA: Modelos de aprendizagem automática que sugerem automaticamente ganhos do controlador sob alteração da topologia da rede
• Ativos híbridos: Controlo coordenado de STATCOM com BESS para suporte combinado de tensão e frequência
• Fabricação local: Transferência de tecnologia que permite a montagem e teste no Paquistão, encurtando os prazos de entrega e mitigando o risco cambial

Întrebări frecvente și răspunsuri de specialitate

• Este controlador pode integrar-se diretamente com o SCADA da utilidade através da IEC 61850?
  Sim. O suporte nativo IEC 61850 MMS/GOOSE com fornecimento de ficheiros SCL permite uma rápida integração SCADA e mensagens de proteção orientadas a eventos.
• Quais os tempos de resposta alcançáveis para os passos var?
  Típico <10 ms, sujeito à capacidade da unidade de potência e às condições da rede; os ciclos adaptativos mantêm a estabilidade em nós fracos.
• Como ajuda com a conformidade IEEE 519?
  A análise harmónica em tempo real e a filtragem adaptativa reduzem a THD; os relatórios automatizados suportam auditorias de conformidade.
• Irá operar de forma fiável em subestações ambientes >45°C e empoeiradas?
  Sim, com a seleção adequada da caixa (IP54–IP65), revestimento de conformação e design térmico validado.
• A redundância está disponível?
  As opções de controlador em espera a quente e as fontes de alimentação redundantes melhoram a disponibilidade e facilitam a manutenção.

De ce această soluție funcționează pentru operațiunile dumneavoastră

A combinação da conversão de potência rápida e eficiente do SiC com controlo de alta largura de banda e baseado em normas atinge os dois resultados que a rede do Paquistão exige: suporte de potência reativa rápido e preciso e monitorização transparente e auditável. O resultado é maior rendimento de energia, menos penalidades e interligação mais suave — entregue num sistema compacto e pronto para o clima.

Conectați-vă cu specialiști pentru soluții personalizate

Acelere a sua conformidade e desempenho da rede com a Sicarb Tech:

• Mais de 10 anos de experiência em fabricação e controlo de SiC no centro de SiC de Weifang
• Laboratórios de inovação e validação apoiados pela Academia Chinesa de Ciências
• Desenvolvimento de produtos personalizados em materiais R-SiC, SSiC, RBSiC, SiSiC e módulos de potência SiC
• Trasferiment tat-teknoloġija u stabbiliment tal-fabbrika—mill-fattibilità sal-ikkummissjonar tal-linja tal-produzzjoni
• Entrega chave na mão: materiais, substratos, módulos de potência, sistemas de controlo e comissionamento
• Histórico comprovado com mais de 19 empresas que alcançam melhorias mensuráveis de PQ e ROI

Reserve hoje uma consulta gratuita, revisão do código de rede e demonstração ao vivo do nosso controlador habilitado para IEC 61850.
Email: [email protected] | Phone/WhatsApp: +86 133 6536 0038

Metadados do artigo

• Última atualização: 11/09/2025
• Próxima atualização programada: 15/12/2025
• Preparado por: Equipa de Sistemas de Controlo de Rede Sicarb Tech
• Referências: IEEE 519; IEC 61000-3-6; IEC 62477-1; IEC 61850; orientações de interligação NTDC/NEPRA; publicações IEEE PES/PELS sobre controlo STATCOM de rede fraca; relatórios de integração IEA sobre renováveis variáveis
