製品概要と2025年の市場関連性

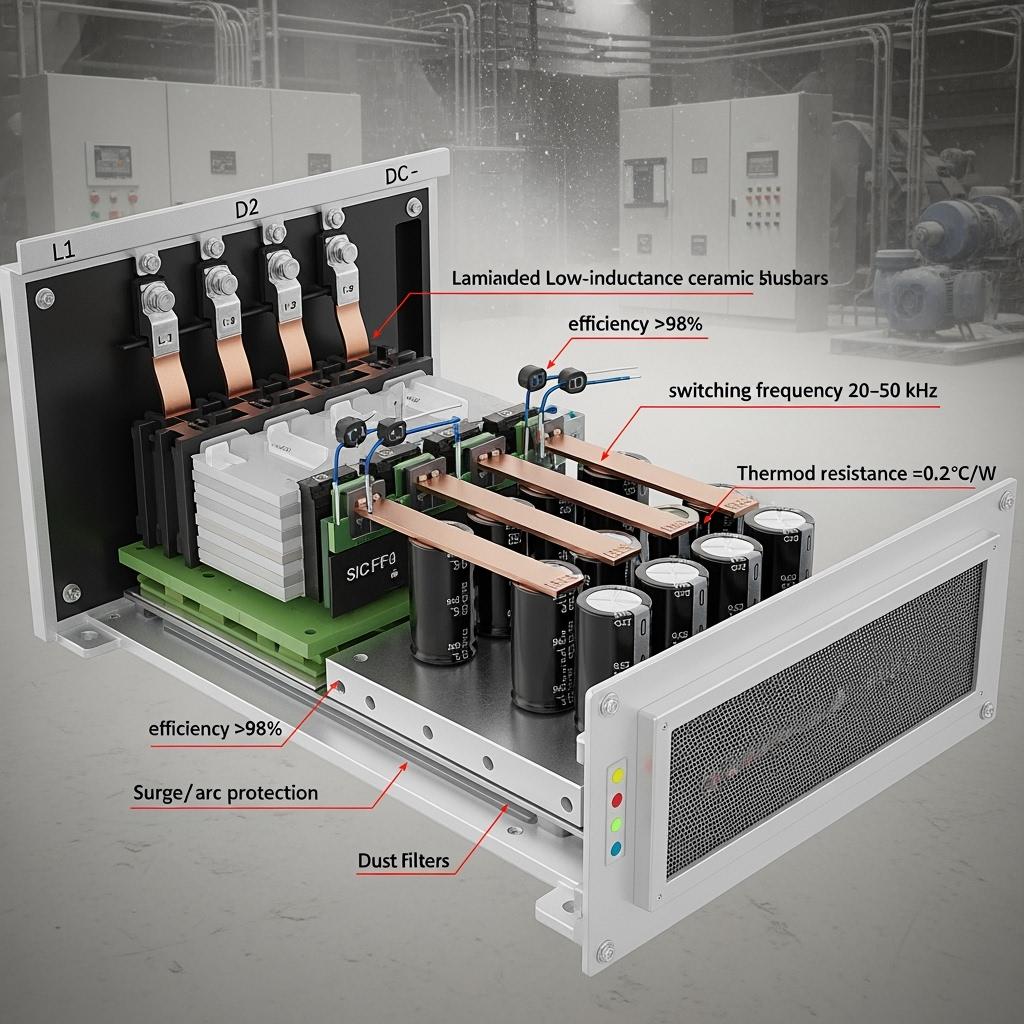

三相炭化ケイ素（SiC）整流器ユニットは、パキスタンの繊維、セメント、鉄鋼、および新興産業部門のモータードライブ、UPSフロントエンド、および産業用電源に高効率、高信頼性のDC変換をもたらします。高度なSiCデバイスとセラミック基板に基づいて構築されたこれらの整流器は、セメントプラント、鉱山、および 鉄鋼 製粉所。

2025年には、パキスタンのパンジャブ州とシンド州の産業ハブは、電力品質の変動、従来のシリコン整流器インフラストラクチャ、およびより厳しいエネルギー強度目標に直面しています。≥1700 Vおよびモジュールあたり≥500 Aに定格されたSiC三相整流器ユニットは、冷却システムサイズを30％〜40％削減し、故障率を50％以上低下させ、機器の寿命を15年以上に延長します。年間エネルギー消費量は10％〜15％減少し、変動関税の下でも2〜3年のROIをサポートできます。整流器は、産業用通信プロトコル（MODBUS TCP、PROFINET、EtherNet/IP、DNP3、OPC UA）とシームレスに統合され、IEC準拠のコンプライアンスドキュメント（安全性のIEC 62477-1、EMCのIEC 61000、半導体のIEC 60747）をサポートしており、地元のプラントでの検査と承認を加速します。

技術仕様と高度な機能

  • 電気定格
  • 入力：三相400〜690 VAC産業用フィーダー、オプションの中電圧降圧インターフェース
  • 出力：ドライブとUPSには550〜900 VDCが一般的、より高いDCバスにスケーラブル
  • デバイスクラス：≥1700 V SiCダイオード/MOSFET
  • 電流容量：モジュールあたり≥500 A、マルチkA DCレールに並列接続可能
  • スイッチングと制御
  • スイッチング周波数：リップルを低減し、磁気部品をコンパクトにするために20〜50 kHz
  • 制御：アクティブ電流シェーピング（オプションのAFE）を備えたデジタル制御、高調波抑制のためのマルチパルス（12/24パルス）構成
  • 通信：MODBUS TCP、PROFINET、EtherNet/IP、DNP3、OPC UA
  • 熱と力学
  • 接合温度：-55°C～175°C
  • 熱抵抗：<0.2°C/W（モジュールレベル）
  • 冷却：液冷またはフィン最適化による強制空冷、冷却アセンブリを30％〜40％小型化
  • エンクロージャ：IP54+オプション、コンフォーマルコーティング、防食ファスナー、耐振動マウント
  • 保護と診断
  • サージ/アーク抑制、過熱および過電流保護、ソフトスタート、DCリンクの事前充電
  • インテリジェントな監視とリモート診断、予測保全分析
  • コンプライアンスサポート
  • IEC 62477-1（パワーエレクトロニクスシステムおよび機器の安全性）
  • IEC 61000シリーズ（EMC）
  • IEC 60747（半導体デバイス）
  • エネルギー集約型プラントにおけるISO 50001およびISO 14001イニシアチブをサポートするドキュメント

産業用DCフロントエンドの効率と信頼性の利点

属性SiC三相整流器ユニット従来のシリコン整流器
全負荷効率低伝導/スイッチング損失で>98％通常90％〜94％
冷却フットプリント熱負荷の低減により30%～40%小型化大型ヒートシンク/冷却スキッド
動作温度接合部 -55°C～175°C、埃っぽい熱の中で安定熱的余裕が小さい、ディレーティングが必要
高調波性能低THD向け12/24パルスまたはAFEをサポートTHDが高い、より大きなフィルタが必要
フィールド信頼性過酷な環境での故障率が50%以上減少埃や振動による故障率が高い
メンテナンス間隔2年に1回年に約2回
ペイバック期間エネルギーとOPEXの節約により2〜3年より高いOPEXのため、より長い

主要な利点と実績のあるメリット（専門家の洞察付き）

  • 高電圧耐性と強力な電流容量により、ドライブやUPSでの高負荷整流に適しています。
  • 超低損失により、年間10%～15%の省エネと98%以上の整流効率を実現します。
  • セラミックパッケージ、IP定格エンクロージャ、埃や湿気に対するコンフォーマルコーティングによる環境耐性。
  • モジュール設計により、メンテナンス、スケーラビリティ、既存の開閉装置との統合が容易になります。

専門家の言葉を引用する：
「SiCベースの整流器とフロントエンドは、システム効率と電力密度を大幅に向上させ、小型のパッシブ部品とより優れた熱的余裕を実現します。これは、慢性的な熱と埃のある工業現場では不可欠です。」— IEEE Power Electronics Magazine、WBG Adoption in Industry (2023)

実際のアプリケーションと測定可能な成功事例

  • セメントプラントのドライブとUPS
  • 結果：カラチのクリンカーワークショップでは、整流効率が92.3%から98.1%に向上しました。年間電気料金の削減額は12万米ドルを超え、連続稼働時間は年間8,000時間から8,760時間に増加しました。表彰：全国省エネ実証。
  • 圧延および連続鋳造補助装置
  • 利点：安定したDCバスと高調波の低減により、グリッドサグ中のドライブトリップが減少しました。冷却スキッドが約35%小型化され、コンパクトなMCCルームレイアウトが可能になりました。
  • 紡績および織布ライン
  • 利点：高密度ドライブキャビネットにおける発熱量の削減と電力品質の向上、稼働時間の向上と製鉄所のHVAC負荷の削減。
  • データセンターおよび産業用UPSフロントエンド
  • 利点：高効率化とTHDiの低減により、変圧器の発熱を軽減し、力率コンプライアンスを向上させます。

選択とメンテナンスの考慮事項

  • グリッド条件：サイトの高調波制限に基づいて、マルチパルスまたはAFEオプションを指定し、ユーティリティおよびプラントの電力品質基準と連携します。
  • 環境クラス：セメントおよび鉱業の埃に対して、IP定格、ろ過、コーティングを選択し、周囲温度が高い場合は液冷を検討します。
  • 電気的インターフェース：変圧器構成、短絡定格、上流の保護リレーとの連携を確認します。
  • 制御統合：SCADA/PLCプロトコルの整合性を確認し、メンテナンスチーム向けのアラーム/診断タグを定義します。
  • 予防保全：冷却剤/気流チェック、熱インターフェース検査、コネクタートルク、ファームウェアアップデートを網羅する24ヶ月のスケジュール。

業界の成功要因と顧客の声

  • 成功要因：事前にサイトの電力品質監査、EMI対応キャビネットレイアウト、適切なDCリンクサイジング、診断のためのオペレーター研修。
  • お客様の声：「三相SiC整流器は、ドライブルームの熱を削減し、電圧降下中のプロセスを安定させ、計画外の停止を削減しました。」— パンジャブ州の鉄鋼メーカーのプラント電気マネージャー。
  • より高電圧のSiCデバイスは、変換段数を減らして中電圧フロントエンドへの適用性を拡大しています。
  • 組み込みインテリジェンス：稼働時間を最大化するためのオンボード分析、デジタルツイン、および予測メンテナンス。
  • ローカルイネーブルメント：リードタイムを短縮し、サービス応答性を向上させるための技術移転とローカルアセンブリ/テスト。
  • 持続可能性への焦点：輸出志向の繊維および鉄鋼事業におけるISO 50001エネルギーKPIおよびISO 14001目標との強力な連携。

業界参照：
「システムレベルの節約、電力密度、信頼性の利点により、2025年までに産業用SiCの普及が加速するでしょう。」— Yole Group、Power SiC Market Monitor (2024)

よくある質問と専門家による回答

  • これらの整流器ユニットは、既存のドライブおよびUPSキャビネットにレトロフィットできますか？
  • はい。機械的および電気的アダプターキットにより、変圧器とバス構造を維持しながら、ドロップイン交換が可能です。
  • パキスタンのグリッドサグと高調波の問題にどのように対処しますか？
  • 12/24パルス構成、低THDのアクティブフロントエンド、およびローカルグリッドイベントに合わせたサージ/ライドスルー機能が含まれます。
  • 埃っぽいセメント環境にはどのような冷却アプローチが推奨されますか？
  • 液冷または高効率ろ過を備えた密閉型空冷熱交換器、定期的なフィルタおよび冷却剤のメンテナンス。
  • カスタマイズされたユニットの一般的なリードタイムはどのくらいですか？
  • 標準構成：6～10週間、カスタム定格およびエンクロージャ：ローカルパートナーのサポートにより10～14週間。
  • どのようなコンプライアンスドキュメントが含まれていますか？
  • IEC 62477-1、IEC 61000、IEC 60747に準拠した試験レポート、ISO 50001およびISO 14001監査証跡のガイダンス。

このソリューションがお客様の業務に役立つ理由

三相SiC整流器ユニットは、パキスタンのエネルギー集約型産業に必要な効率性、堅牢性、コンパクトなフォームファクタを提供します。エネルギーコストを削減し、冷却フットプリントを縮小し、過酷で埃っぽい環境での運用を安定させます。これらはすべて、既存のシステムとスムーズに統合し、ローカルコンプライアンスの期待に応えます。その結果、測定可能なOPEXの削減、予測可能な稼働時間、そして将来に対応できる電力プラットフォームが実現します。

カスタムソリューションについては専門家にご相談ください

エンドツーエンドの炭化ケイ素の専門知識で、近代化を加速させましょう。

  • 10年以上のSiC製造経験
  • 主要な研究エコシステムによるイノベーションのサポート
  • R-SiC、SSiC、RBSiC、SiSiC材料全体にわたるカスタム開発
  • 能力をローカライズするための技術移転および工場設立サービス
  • 材料加工から完成した整流器ユニットまでのターンキー納品
  • 19以上の産業企業との実績

無料相談とプラント固有のROIモデルをリクエストしてください。性能保証と、お客様のサイト条件に合わせた段階的な実装計画を確保してください。

推奨される次のステップ：単線図、負荷プロファイル、環境制約を共有し、サイトの電力品質評価をスケジュールし、データ駆動型検証のためのパイロット設置を計画します。

記事のメタデータ

  • 最終更新日：2025年9月12日
  • 次回の更新予定日：2026年3月31日
  • 参考文献：IEEE Power Electronics Magazine (2023) WBG Adoption in Industry; Yole Group Power SiC Market Monitor (2024); International Energy Agency Technology Perspectives (2024)
